充氣柜的二次回路故障剖析

發布時間:2021-07-13 10:00:38

全絕緣六氟化硫封閉式開關設備又名充氣柜,常見的單元有

C單元:負荷開關模塊,相當于環網柜的進線。

V單元:真空開關模塊,相當于斷路器單元。

F單元:負荷開關熔斷器組合模塊,相當于環網柜的出線。

D單元:不帶接地刀的電纜連接模塊,相當于母線提升柜。

一、帶電顯示器回路



故障一:帶電顯示器燈三相全不亮

問題排查:1、開關是否合閘。如:若電源只送到進線柜,那么只有進線柜單元是帶電的,其他單元不合閘是不帶電的,故除進線柜外其他單元帶電顯示器燈是不亮的。2、二次線是否接牢固。有些問題往往出現在這是小細節上,所以我們判斷問題首先要從簡至深。3、傳感器容量是否與帶電顯示器的容量匹配,所選型號是否應用于該電壓等級。



故障二:帶電顯示器三相缺相

問題排查:1、導線某處破損接地。2、線沒接牢。



故障三:帶電顯示器在一次無電壓的情況下閃爍

問題排查:1、首先用驗電棒驗電,確認一次側無電壓。2、外部電源的干擾,如果帶電顯示器在防干擾這一塊沒做好的話,這一塊是避免不了的。建議您更換廠家,采購防干擾能力強的產品。但小編在這一塊可以告訴大家,如果你選用的是Q型帶閉鎖的帶電顯示器的話,不防把流入帶電顯示器的節點換成N線,如果是相線的話帶電顯示器會亮,如果是N線的話帶電顯示器不亮(親身經驗)



二、電流、電壓互感器測量回路



互感器是將電網高電壓變?yōu)榈碗妷夯驅⒋箅娏髯優樾‰娏鞯囊环N特殊變壓器,主要用于測量儀表和繼電保護裝置?;ジ衅鬟\行和維護的好壞,直接影響電力系統計量的準確性和保護裝置動作的可靠性以及電網、設備和人身的安全。



常見故障及處理:

1、發生下列情況時需要緊急停運電壓互感器(電流互感器)?

1)嚴重發熱、冒煙、冒油時。?

2)電壓互感器高壓側熔斷器連續熔斷兩次。?

3)外殼破裂、嚴重漏油。

4)內部有放電聲或異常聲音。?

5)設備著火。

電壓互感器冒煙、著火時的處理方法:如果在冒煙前一次側熔斷器從未熔斷,而二次側熔絲多次熔斷,且冒煙不嚴重?zé)o絕緣損傷特征,在冒煙時一次側熔斷器也未熔斷,則應判斷為二次繞組相(匝)間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前,立即退出有關保護、自動裝置,取下二次側熔斷器,拉開一次側重隔離開關,停用電壓互感器。對充油式電壓互感器,如果在冒煙時,又伴隨較濃臭味,電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷23次等現象之一時,應判斷為一次側絕緣損傷而冒煙,如是母線電壓互感器則用停母線方法停用電壓互感器,此時決不能用拉開隔離開關的方法停用電壓互感器,因隔離開關沒有滅弧能力,若用隔離開關切斷故障,還可能會引起母線短路,使設備損壞或造成人身事故。電壓互感器本體著火時,應立即斷開有關電源,將故障電壓互感器隔離,選用干式滅火器或者沙子滅火。

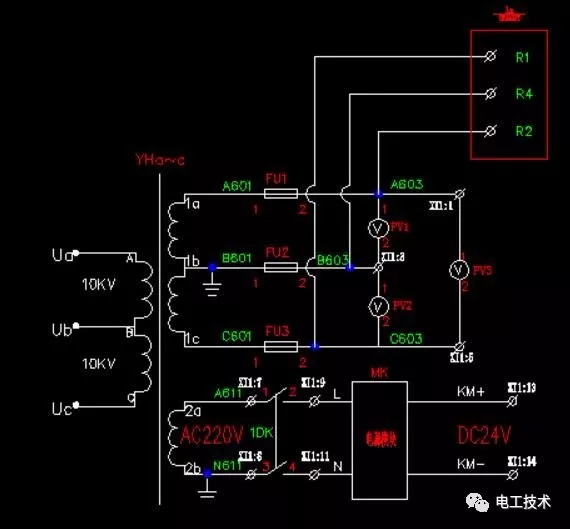

2、電壓互感器二次回路斷線

現象反饋:

1)三相電壓不平衡,故障相相電壓顯示為零,電度表顯示失常

2)相應的無功表、有功表指示降低或為零

3)“電壓回路斷線”信號發出

處理方法:

1)用萬用表測量兩相二次熔芯上端,如果顯示100V,然后再測量下端顯示無100V,那么是二次熔芯燒壞,更換二次熔芯即可。用萬用表測量二次熔芯上端發現無100V電壓可能是一次熔芯燒壞,停電后對一次熔芯測量通斷,看是否為一次熔芯燒壞

2)對異常的電壓互感器二次回路進行檢查,有無松動、短路、斷線等現象。



三、控制回路

1)儲能回路

問題:電機不儲能

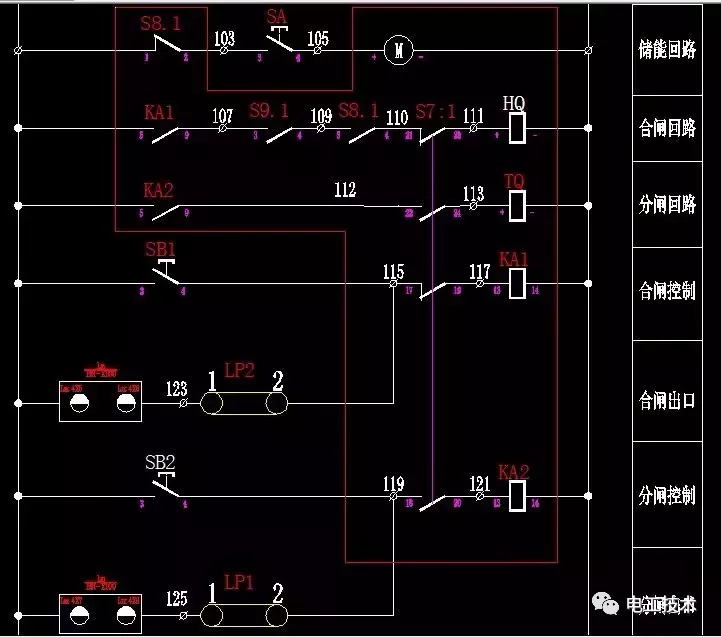

處理方法:如圖所示,儲能回路經過的點有限位輔助觸點S8.1,儲能旋鈕,電機。先排除接線無松動,如不是接線松動再看儲能旋鈕是否是好的,旋轉旋鈕到接通狀態,用萬用表量通斷看該點是否變?yōu)殚]點。如還不能儲能再看儲能限位開關是否良好,在未儲能狀態下S8.1為常閉狀態,如排查這幾項電機仍不能動作則為電機問題,如該回路是直流電,檢查接線是否為正負極對應電機的正負極,如果接反會導致電機反轉,輕則二次側熔芯燒毀,如果所用熔芯較大則電機開始超負荷運行發燙最終燒壞。

2)合閘回路

因為電氣五防,所以合閘回路經過的輔助觸點較多,常見的輔助觸點位置有①下門輔助觸點(只有在電纜室門關好的情況下該回路的常開輔助觸點才能變?yōu)槌i]狀態)

②接地輔助觸點(只有在接地刀處于分開狀態下該回路的常開輔助觸點才能變?yōu)槌i]狀態)

③隔離開關輔助觸點(只有在隔離開關是合閘狀態下該回路的常開輔助觸點才能變?yōu)槌i]狀態)

儲能位置輔助觸點(只有在電機處于儲能狀態下,該回路的常開觸點才能變?yōu)槌i]狀態)

所以在該圖上按下合閘按鈕SB1,首先繼電器KA1會得電吸合,吸合后合閘回路KA1常開觸點會變常閉狀態,如果確認下門已關好,隔離開關處于合閘狀態,接地開關處于分閘狀態,電機已儲能。此時合閘線圈得電工作,觸動開關合閘機構位置,開關合閘。所以我們在合不上閘的情況下,首先要判斷所有的輔助觸點狀態(即接地開關狀態、隔離開關狀態、電機儲能狀態、下門關閉狀態)由硬件設施到回去狀態去解決,相必會事半功倍。

3)分閘回路

由原理圖可看出,該回路較簡單,只需判斷分閘繼電器、分閘線圈、分閘按鈕即可。
