低壓電纜分支箱的分類介紹

發布時間:2021-07-16 09:31:14

1電纜分支箱的概念

低壓電纜分支箱簡稱DF,是一種用來對電纜線路實施分接、分支、接續及轉換電路的設備,多數用于戶外。通常習慣將進線回數加上出線回數稱為分支數。一般低壓電纜分支箱分支數為37回,IP防護等級:IP44



2分類

1)按其電氣構成分為兩大類:

普通電纜分支箱:內部沒有開關設備,進線與出線通過銅母排連接在一起,電位相同,適宜用于分接或分支接線。大多應用于農網項目。



高級電纜分支箱:箱內含有開關設備,既可起普通分接箱的分接、分支作用,又可起供電電路的控制、轉換以及改變運行方式的作用;

2)按照安裝方式分為落地式和掛墻式;

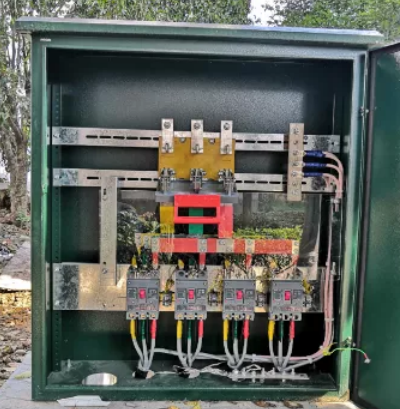

上圖:落地式低壓電纜電纜分支箱

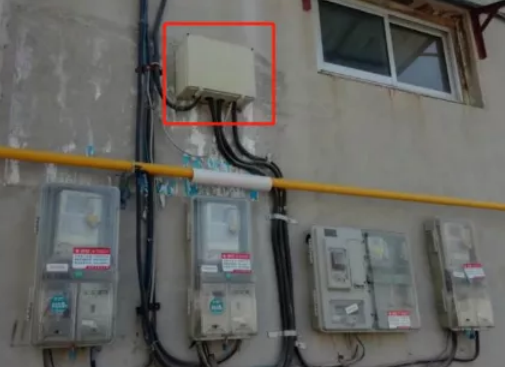

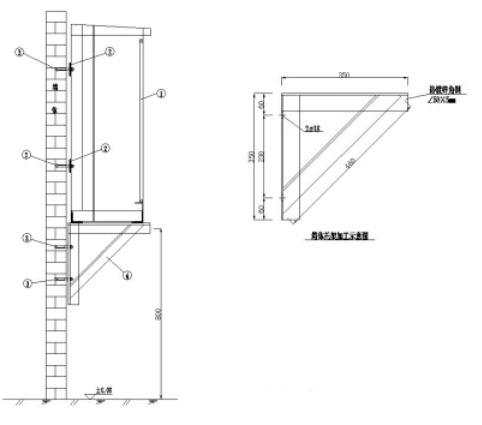

上圖:掛墻式低壓電纜電纜分支箱

3)按照安裝環境分為戶內式和戶外式;

4)按照材質分為SMC復合材料組合方式和金屬板制作方式兩種。

3應用

通常,我們選用的低壓電纜分支箱默認的都是有開關,普通低壓電纜分支箱常用于農網項目,以及只作為電力接口用的場合。以下沒有特殊說明均指的是高級低壓電纜分支箱;

低壓電纜分支箱作為“二級”配電,通常我們選用的都是A型斷路器(即熱磁脫扣器類型斷路器),有特殊要求的可以選用電子式斷路器。

對于照明負荷回路,低壓電纜分支箱總開關設置漏電保護型電子式斷路器,作為一級漏電保護,附件:分勵線圈+輔助觸點;斷路器短延值按照C類脫口曲線整定。



對于動力負荷回路,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+輔助觸點;斷路器短延值按照D類脫口曲線整定。

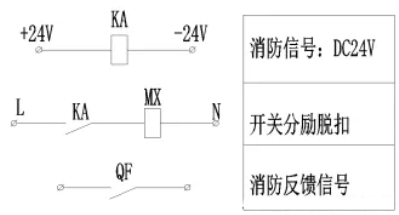

對于消防類電纜分支箱,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+報警觸點;斷路器短延值按照D類脫口曲線整定。

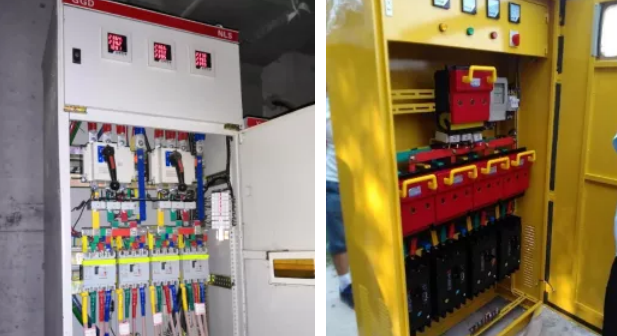

引申:根據每個地區設計習慣不同,“二級”配電也可采用動力配電箱XL或GGD戶內低壓固定柜,與低壓電纜分支箱的主要區別:有儀表指示。

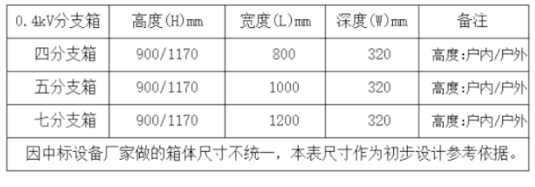

4低壓電纜分支箱安裝尺寸
