因為我國城網建造較早，出資多，而農網結構過于簡單，且東西部展開不均衡，因此在城鎮化進程中，以農業為中心的中西部區域初步了解與學習東南濱海區域的展開優勢，并逐步認識到配電網在國民經濟展開中不行替代的積極作用，特別是配網自動化展開，實際環網柜的結構會跟著城市建造腳步持續優化。

1供電一次方案結構

因為城市配電對供電有用性的要求非常高，且環網節點較多，整體供電結構較為繁瑣，所以在建造中會挑選環網供電方式進行操作。通常狀況下，這一方式需求引用全絕負荷開關柜、XGN口－12系列全密封這一供電方式作為載體，其間包括母線提高單元、斷路器單元及負荷開關＋熔斷器組合電器單元等，在工作過程中與避雷器、電流等器材組合運用，能獲取多樣化的功用單元模塊，此時在各個單元之間增加母線，可以讓各個氣箱隨意組合與拓寬，這樣有助于獲取全模塊化的組合結構。

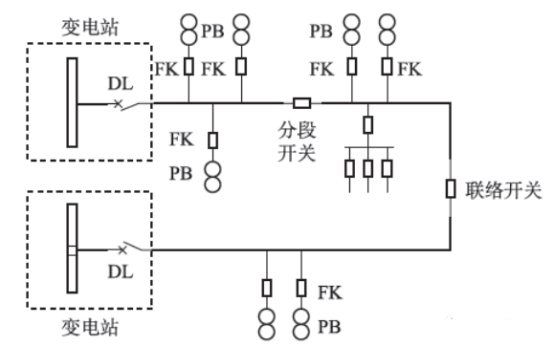

如下圖所示，其作為現階段典型的配電系統拓撲圖，變電站的10kV出線配備斷路器和對應保護，主線路中引用開關分段，各分支線路結合負荷開關的辦法進行配備，且悉數開關都具有合閘等功用。因為分段開關與負荷開關在工作期間，難以斷開短路電流，所以不需求裝置保護設施。其間，圖中的DL歸于斷路器，FK歸于負荷開關，而PB是配變。

圖目前典型配電系統拓撲圖

2二次方案的測控方式分析

在完結城市環網供電一次方案后，還要提出與之相關的監控單元，其間具體功用分為以下幾點：其一，督查和丈量各回路的功率、電壓及電流等，并及時上報給有關擔任人；其二，明晰環網柜中各開關的方位；其三，檢查過流信號，供子站要做好缺點隔絕作業；其四，全面遙控各個開關；其五，做好開關的過流與過負荷保護作業；其六，收集開關的氣壓信息。

分布式二次終端控制單元的設計，可以幫助作業人員進行缺點隔絕與分析、信息收集及全量監測等作業。通常狀況下這一單元要裝置在終端開閉方位，且與一次開關設備融為一體，兩者能構本錢文提及的一體化智能環網開關設備。

3長途調度與控制

從本質上講，一體化智能環網開關設備最大的優勢在于，能引用分布式二次終端控制單元全面監管終端配變等信息，促使作業人員在了解有關改變的基礎上，研討獲取數據信息，而后有用展示配電網絡的信息，并作好相關控制。如負荷搬運、缺點點距離等，這些內容對確保其他線路供電安全具有積極作用。

4設備通訊

通訊作為自動化設備工作的中心內容，現階段以光纖通訊為中心的通訊辦法得到了社會各界的認可。因此，在配電自動化建造作業中，作業人員也要以光纖通訊為中心，讓各個終端可以快速傳遞信息，并實現資源奉獻，這樣有助于配電自動化充沛展示自身具有的功用。一同，因為配電自動化建造作業具有有用性高、抗干擾力強，且不會受外界因素約束等特點，所以可以用作圖像、語言等內容的傳遞途徑。
