電纜分支箱的概念與分類介紹

發布時間:2021-12-09 10:28:03

1電纜分支箱的概念

電纜分支箱簡稱DF,是一種用來對電纜線路實施分接、分支、接續及轉化電路的設備,大都用于野外。一般都是將進線回數加上出線回數稱為分支數。一般低壓電纜分支箱分支數為37回,IP防護等級:IP44



2分類

1)按其電氣構成分為兩大類:

一般電纜分支箱:內部沒有開關設備,進線與出線通過銅母排銜接在一起,電位相同,合適用于分接或分支接線。大多使用于農網項目。



高級電纜分支箱:箱內含有開關設備,既可起一般分接箱的分接、分支效果,又可起供電電路的控制、轉化以及改變運轉辦法的效果;

2)按照設備辦法分為落地式和掛墻式;

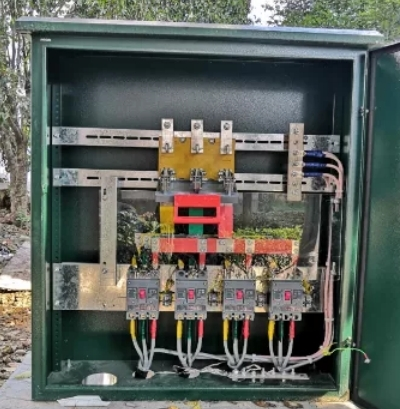

上圖:落地式低壓電纜電纜分支箱

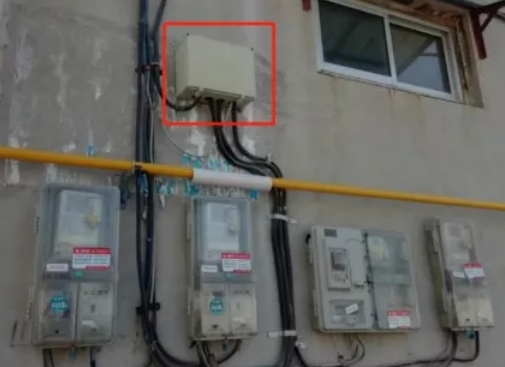

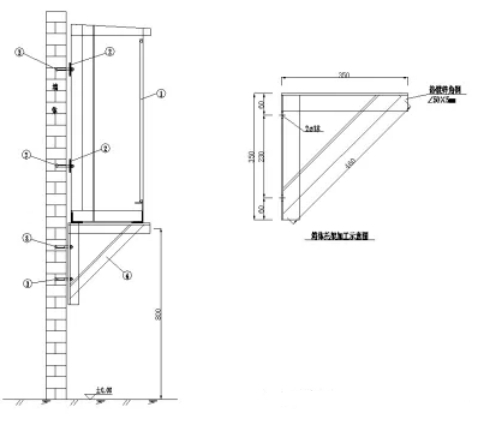

上圖:掛墻式低壓電纜電纜分支箱

3)按照設備環境分為戶內式和野外式;

4)按照原料分為SMC復合材料組合辦法和金屬板制作辦法兩種。

3使用

一般,我們選用的低壓電纜分支箱默許的都是有開關,一般低壓電纜分支箱常用于農網項目,以及只作為電力接口用的場合。以下沒有特別說明均指的是高級低壓電纜分支箱;

低壓電纜分支箱作為二級配電,一般我們選用的都是A型斷路器(即熱磁脫扣器類型斷路器),有特別要求的可以選用電子式斷路器。

關于照明負荷回路,低壓電纜分支箱總開關設置漏電維護型電子式斷路器,作為一級漏電維護,附件:分勵線圈+輔佐觸點;斷路器短延值按照C類脫口曲線整定。



關于動力負荷回路,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+輔佐觸點;斷路器短延值按照D類脫口曲線整定。

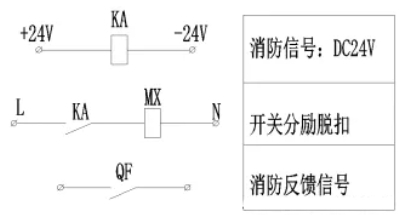

關于消防類電纜分支箱,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+報警觸點;斷路器短延值按照D類脫口曲線整定。

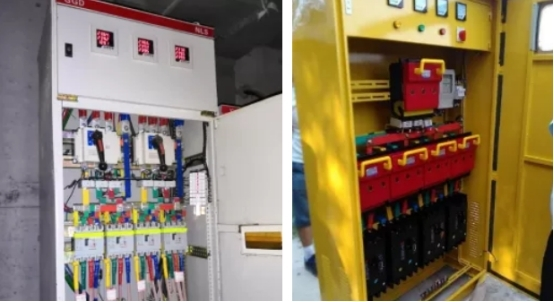

引申:根據每個區域規劃習氣不同,二級配電也可采用動力配電箱XLGGD戶內低壓固定柜,與低壓電纜分支箱的首要差異:有外表指示。

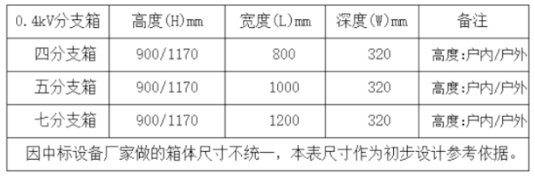

4低壓電纜分支箱設備尺度
