發布時間：2022-04-25 10:48:24
充氣柜的首要特征是以低壓力SF6氣體作為一次主電路的絕緣介質，一些高壓元件選用新的絕緣聯接方法，密封殼體結構模塊化。因而，該產品不受污秒.濕潤、海拔高度等外界環境要素影響;結構緊湊;真空滅弧，電壽數高:牢靠性高，修補(護)作業量小;可裝備傳統的二次或數字式操控和保護單元，完結遠距離監督、遙控;有多種主接線方案。
近十家制造企業的產品樣機經過了CB3906—1991和各元件規范規矩的各項型式試驗，各項技術參數和技術性能指標符合國標、行標和IEC規范以及該產品技術條件規矩，已有產品在現場作業。
該充氣柜適用于35kV輸配電體系，特別適用于對規范及牢靠性要求高，以及地下、高原.濱海區域等自然環境相對惡劣的場合。如:對牢靠性要求高的區域、工礦企業和變電站，城鄉電網制造與改造，城市地鐵，輕軌，高層建筑，高原變電站等制造工程。
1充氣柜首要技術參數
額定電壓40.5kV;額定電流1250A;額定短路開斷電流25kA;額定短路關合電流(峰值)63kA;額定短時耐受電流25kA;額定峰值耐受電流63kA;額定短路持續時間4s;頹定絕緣水平:lmin工頻耐受電壓為對地、相間95kV，雷電沖擊耐受電壓為對地.相間185kV;分、合閘設備和鋪助回路的額定電源電壓:DC11ov，220v，AC220V;SF6額定壓力(20℃表壓》o.04MPa;外形規范800mmx2300mmx1570mm。
2充氣柜結構

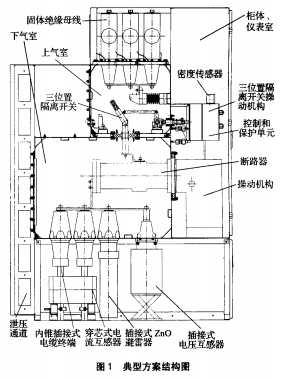

分兩個氣室(見圖1):上氣室裝有三方位隔絕開關(隔絕一接地組合成一體)，下氣室裝有真空斷路器。上下氣室分別為用不銹鋼板焊接而成的密封箱體，內充有低壓力SF6氣體。密封箱體上預留的插座孔由插接式電纜終端完結進出線，預留的插座也可插接ZnO避雷器、電壓互感器等高壓元件(當預留的插座不需插接時則用專用的絕緣悶頭堵上)。
配用電流互感器、電壓互感器對一次主電路的電流、電壓進行檢測、保護與監督，經過操控和保護單元完結遙控，遙測、遙調(可運用數字化操控和保護單元)。環氧澆注穿芯式電流互感器、插接式電壓互感器與電流/電壓傳感器可任選。其他部分，如操動組織.操控和保護單元、氣室外的二次回路、電纜室.泄壓通道等仍置于大氣中，便于監督與保護。
3充氣柜技術優勢
(1)高壓主電路的氣體絕緣技術和插接技術:對主電路電場進行了優化，以低壓力SF6氣體作絕緣介質;開發了內錐、外錐插接式電纜終端頭，插接式固體絕緣母線，選用硅橡膠絕緣的十字聯接套，端頭T形聯接套，插接式電壓互感器和避雷器。
(2)密封技術:選用了高壽數、高牢靠性的動密封;結構簡略、牢靠的靜密封。
(3)薄壁容器的焊接技術;運用新式結構.制造工藝.焊接技術，查驗方法等生產出高規范精度、小焊接變形的薄不銹鋼板方箱形密封箱體。
(4)開斷技術:開宣告專用滅弧室。
(5)現代數字技術與軟件技術:操控和保護單元具有保護、操控、檢測、通訊、監測問題錄波和作業記載等功能。經過該單元監測斷路器、三方位隔絕開關的作業狀況及充氣殼體的SF6氣體壓力;操控斷路器合分閘和三方位隔絕開關操作，完結斷路器、三方位隔絕開關間的電氣聯鎖;檢測線路電流、電壓、能量、頻率等參數，記載問題信息;代替常規二次側的繼電保護，完結智能化。
